Die Sprechstelle wird eine Webseite

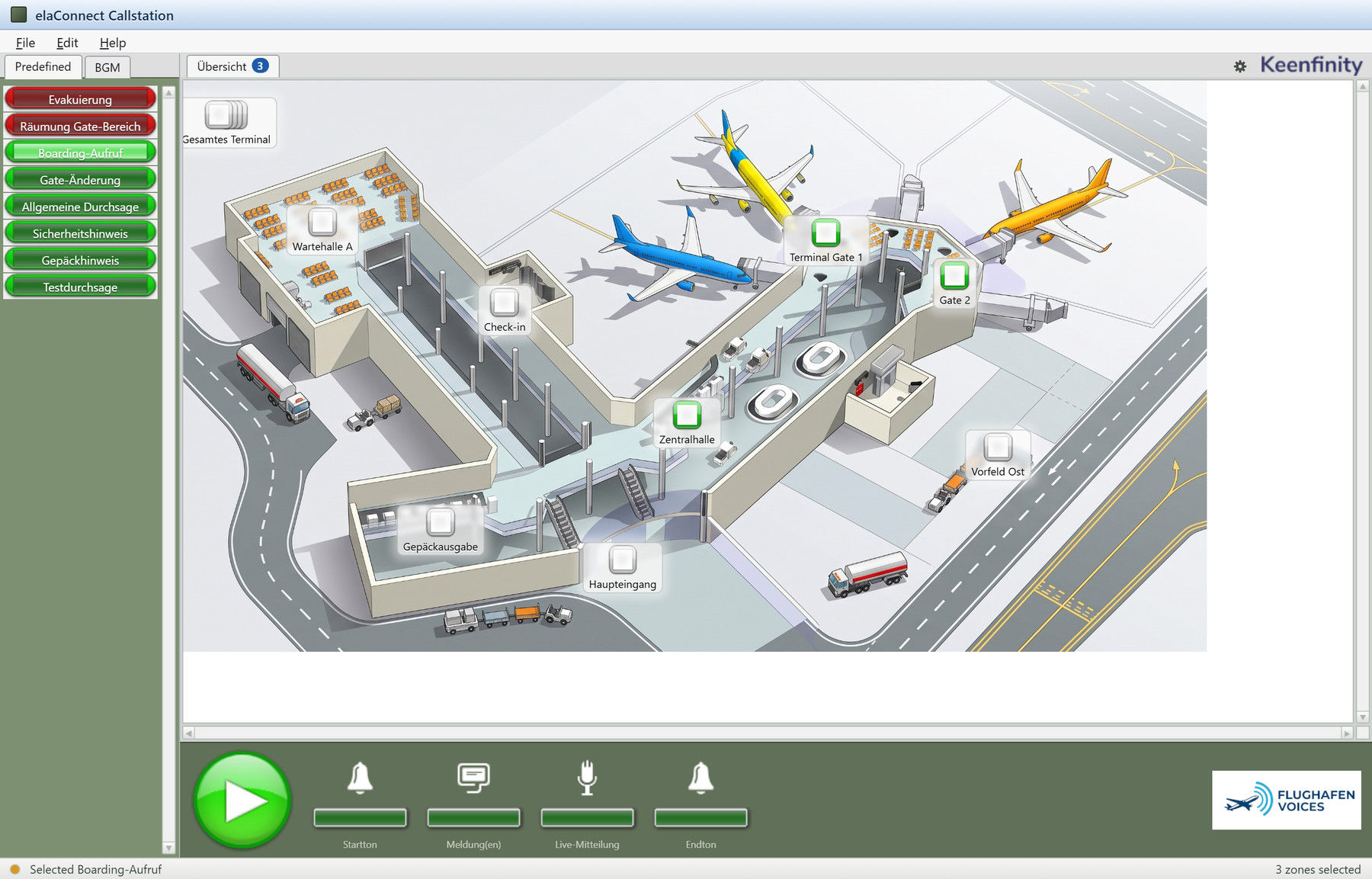

elaConnect Callstation ersetzt die PC-Sprechstelle einer Beschallungs- und Evakuierungsanlage durch eine Anwendung im Browser. Der Server spricht mit den Netzwerkcontrollern über das Open Interface. Jeder Rechner im Netz, der eine Webseite anzeigen kann, ist damit eine Sprechstelle.

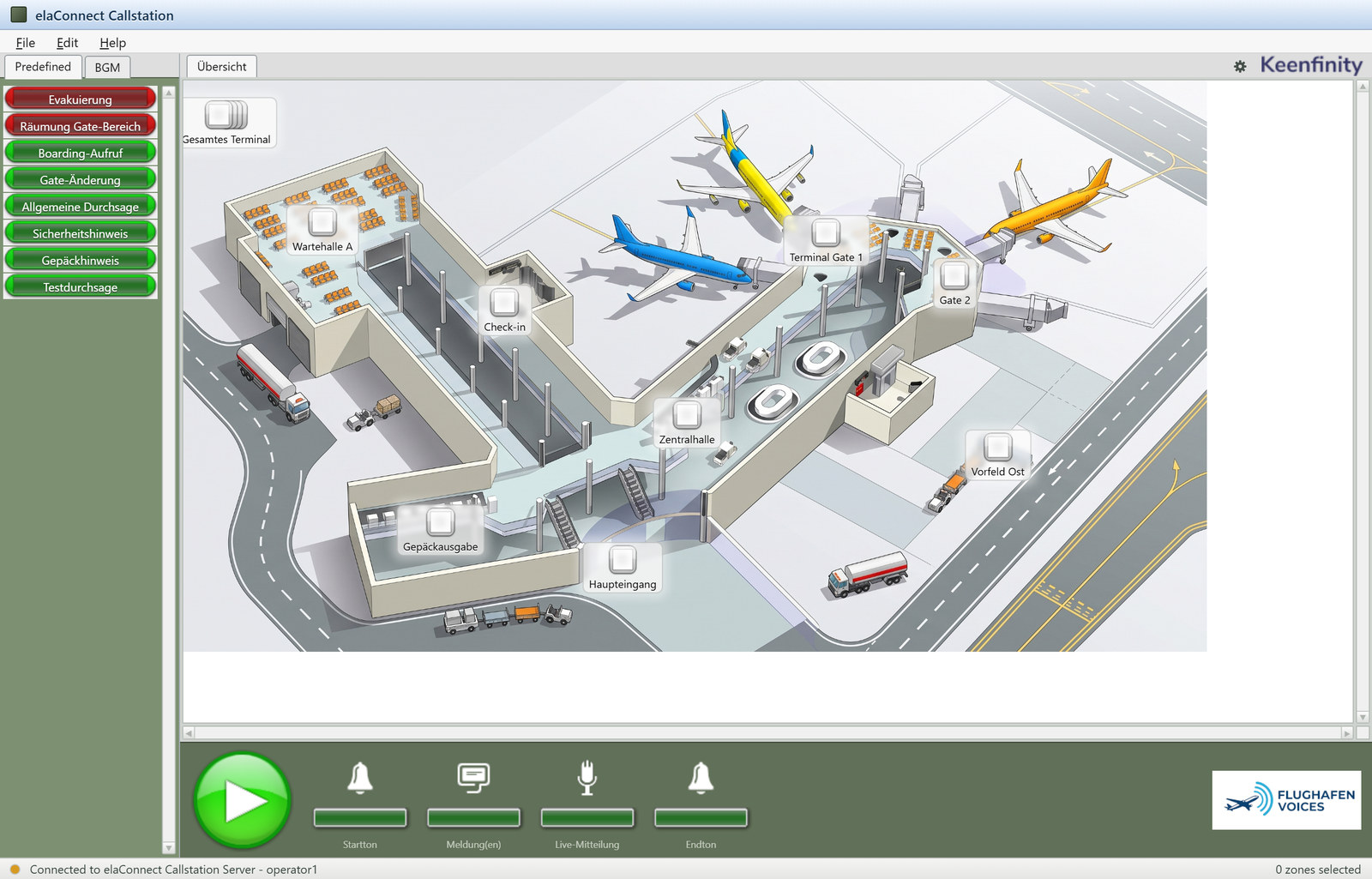

Eine Durchsage in drei Klicks
Die Bedienung folgt der bekannten PC-Sprechstelle: Durchsage wählen, Zonen wählen, starten. Wer die Vorlage kennt, findet sich sofort zurecht. Wer sie nicht kennt, braucht keine Einweisung.

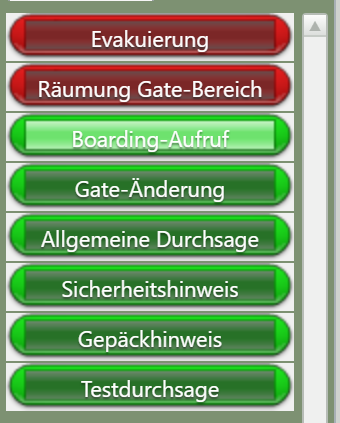

1Durchsage wählen
Eine Schaltfläche im Auswahlfenster. Gong, Meldungen, Live-Mitteilung und Priorität sind darin vorbereitet.

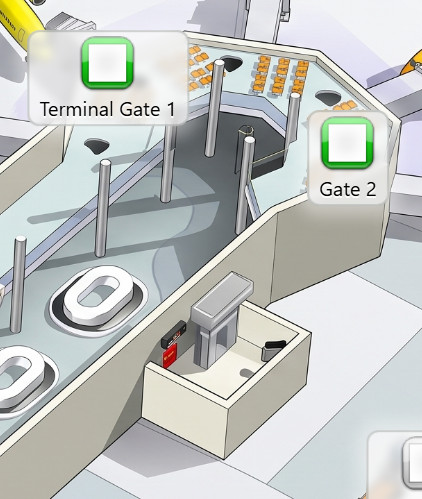

2Zonen wählen
Auf dem Grundriss anklicken, auch über mehrere Pläne. Gewählte Zonen tragen die Farbe der Durchsage.

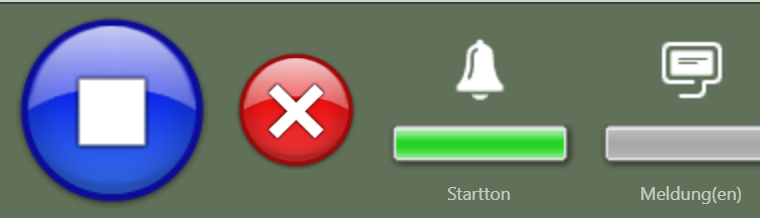

3Starten
Die Phasen laufen durch, Stopp lässt die laufende Phase ausklingen, Abbrechen beendet sofort.
Mehrere Systeme(2), eine Durchsage. Streuen die gewählten Zonen über mehrere Netzwerkcontroller, setzt der Server je System einen eigenen Ruf ab und führt sie als eine Durchsage. Scheitert einer davon, werden die schon gestarteten wieder zurückgenommen. Eine halb abgesetzte Durchsage gibt es nicht.
Die Bilanz danach. Nach dem Ende meldet die Statusleiste, wie viele Zonen die Durchsage erreicht hat und welche die Anlage während einer spielenden Phase einer höheren Priorität überlassen musste.
Störungen sperren nichts. Meldet die Anlage eine Zone als gestört, liegt ein Warnzeichen auf ihrem Symbol. Der Bereich bleibt wählbar und rufbar: oft ist nur ein Verstärkerkanal betroffen, und im Ernstfall soll gesendet werden.
Ohne Anlage bedienbar. Ist kein System angeschlossen, läuft die Durchsage im Fenster durch, ohne zu senden. So lässt sich die Station vorführen, schulen und einrichten, bevor die Anlage steht.
Was die Symbole sagen
FreiZone der Anlage, nicht gewählt
Gewähltfür eine Geschäftsdurchsage
Gewähltfür einen Notruf
Eigener Ruf läuftdie Zone spielt gerade
Zonengruppeder Sprechstelle
Belegtdurch einen anderen Ruf
Getrenntim System nicht mehr bekanntIm Ernstfall eindeutig

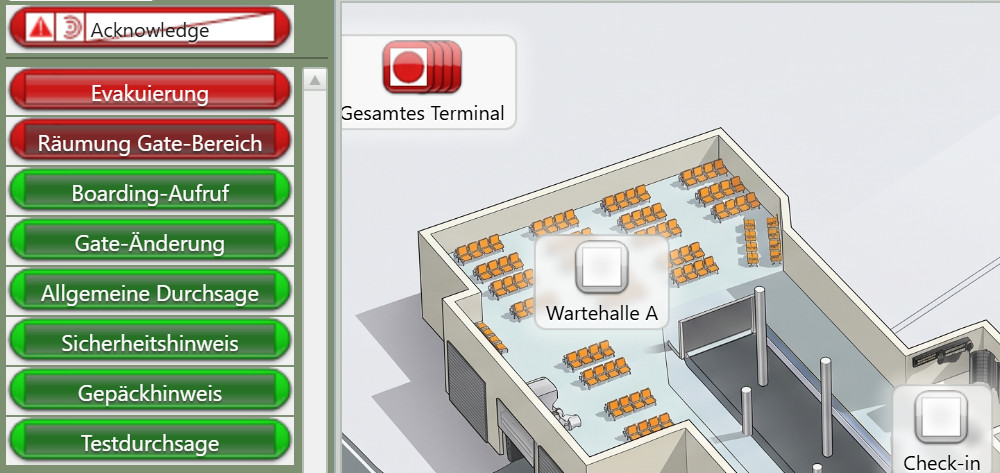

Eine Durchsage mit Priorität ab 224 ist ein Notruf. Sie wird rot gezeigt, ruft rot und versetzt die Anlage in den Notzustand. Über dem Auswahlfenster erscheint die Leiste zum Bestätigen und danach zum Zurückstellen.
Der Notzustand gehört nicht einer Station, sondern der Anlage: alle Stationen(1) sehen ihn zugleich, jede darf ihn bestätigen und zurückstellen. Wer den Alarm ausgelöst hat, muss nicht derjenige sein, der ihn beendet.
Während eine Durchsage läuft, ist die Zonenauswahl gesperrt und der Bearbeitungsmodus nicht erreichbar. Nichts verstellt sich unter der Hand.
Layouts, die zum Gebäude passen

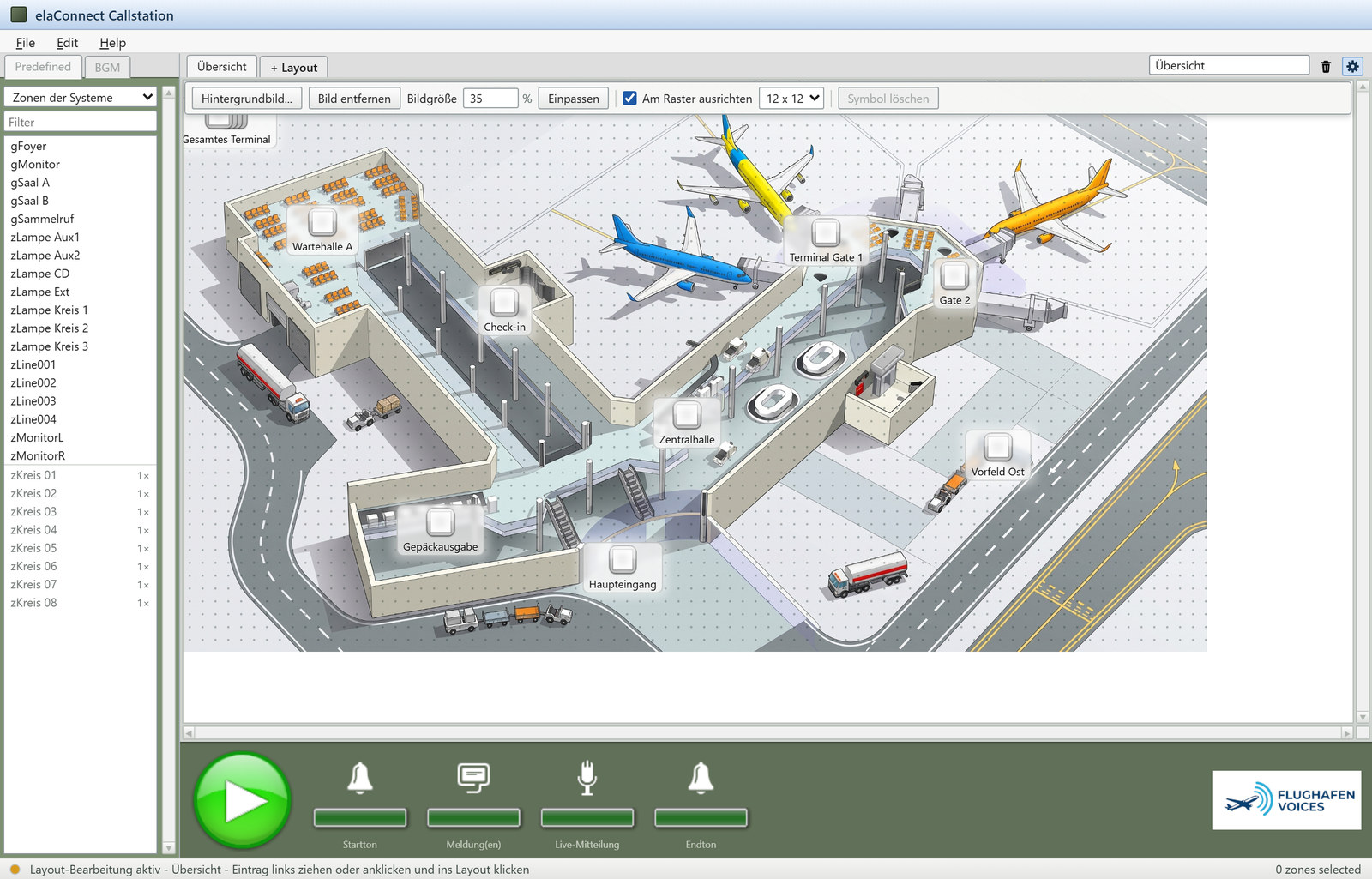

Ein Layout ist ein Grundriss mit darauf abgelegten Zonen. Bearbeitet wird im Fenster selbst: Bild laden, Zone aus der Liste an ihre Stelle ziehen, beschriften, fertig. Das Raster hält die Symbole in Reihe.
Mehrere Pläne liegen als Reiter nebeneinander, für Etagen oder Gebäudeteile. Eine Zone darf auf mehreren Plänen stehen.
Callstation-Zonengruppen fasst die Sprechstelle selbst zusammen, auch über Systemgrenzen(2) hinweg. Sie tragen das gestapelte Symbol und rufen mit einem Klick alle Mitglieder.
Gesichert wird laufend auf dem Server; jede Station sieht die Änderung sofort. Nur eine Station bearbeitet ein Layout zur selben Zeit.
Auf Papier legt jedes Layout einen Bogen A4 quer: der Plan und auf der Folgeseite die Liste der Symbole mit System und Bezeichnung.
Einrichten ohne Werkzeugkoffer
Alles, was zur Einrichtung gehört, steht auf einer Seite im Browser. Geändert wird zunächst nur dort; erst Übernehmen schickt den Stand zum Server, Verwerfen holt den letzten zurück.

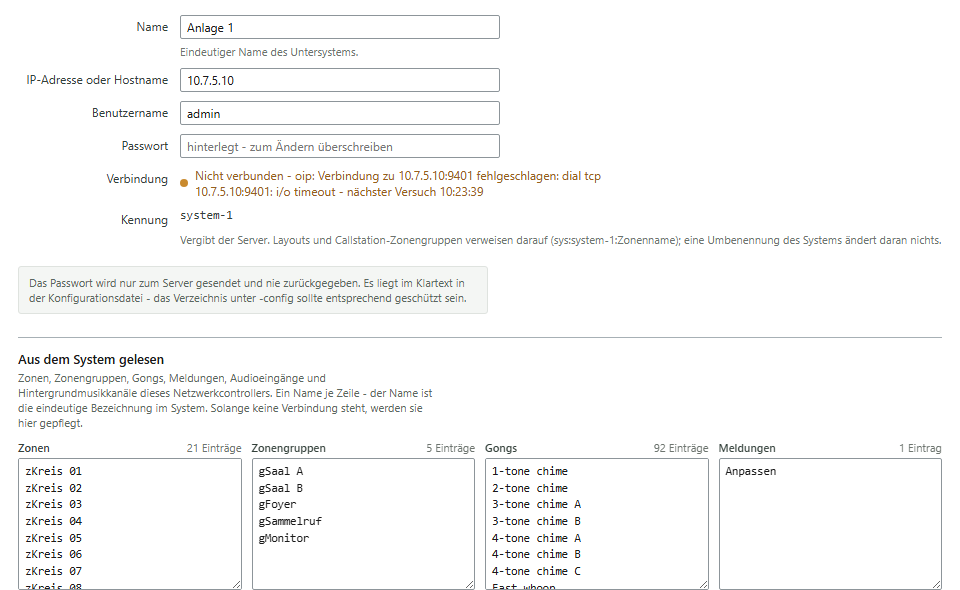

Systeme
Name, Adresse und Zugangsdaten je Netzwerkcontroller. Der Server hält die Verbindung, erkennt die Anlagenfamilie und holt Zonen, Zonengruppen, Gongs, Meldungen, Audioeingänge und Musikkanäle. Bleibt die Konfiguration der Anlage gleich, kommen die Listen aus dem Zwischenspeicher.

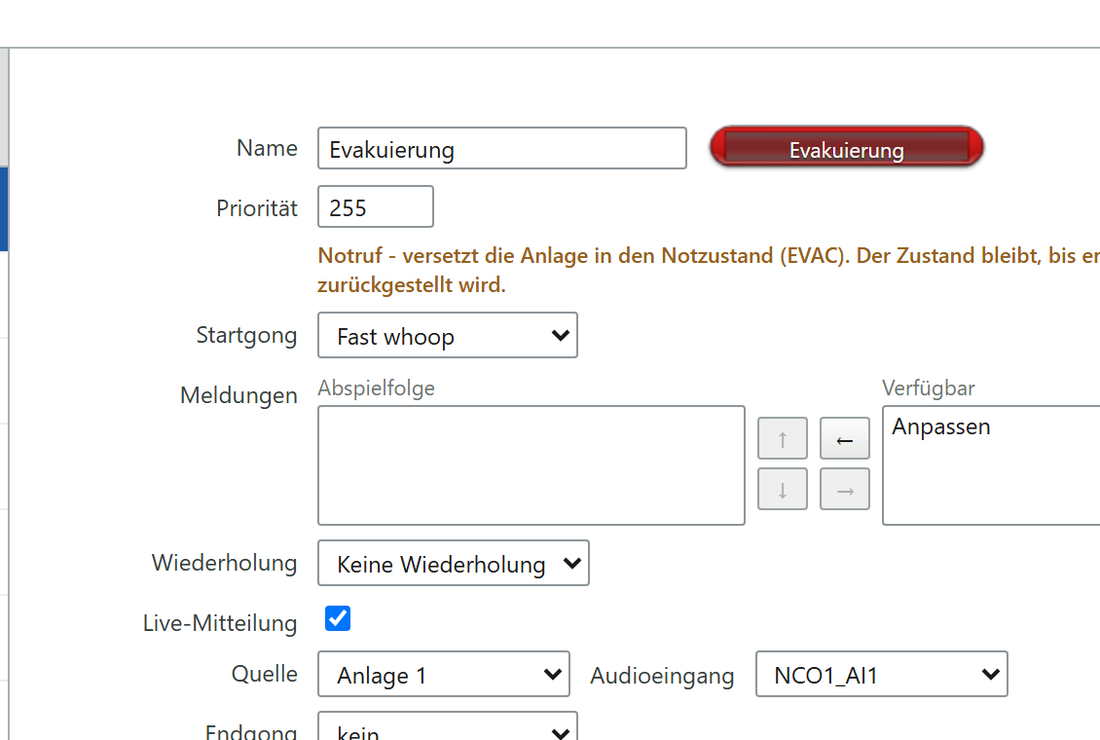

Vordefinierte Durchsagen
Die Schaltflächen des Auswahlfensters, in der Reihenfolge der Bedienung. Priorität 32 bis 255, Start- und Endgong, eine Abfolge gespeicherter Meldungen, Wiederholung bis zur Endlosschleife, Live-Mitteilung von einem Audioeingang.
Callstation-Zonengruppen
Gruppen, die die Sprechstelle aus Zonen mehrerer Systeme(2) zusammenstellt. Eine Zonengruppe der Anlage ist für die Station dagegen eine weitere Adresse.
Benutzer
Wer sich anmelden darf und in welcher Rolle. Der erste Aufruf legt den ersten Administrator an. Der letzte Administrator lässt sich weder löschen noch herabstufen.
Administrator
- bearbeitet Layouts, Systeme, Durchsagen und Zonengruppen
- verwaltet Benutzer
- sichert die Konfiguration und spielt sie ein
Bediener
- setzt Durchsagen ab, führt den Notzustand
- sieht weder Zahnrad noch Einstellungen
- kann nichts verstellen, auch nicht versehentlich
Technische Daten
| Anlagen | Bosch Praesideo, Bosch Praesensa und die baugleiche DYNACORD PROMATRIX 9000 über das Open Interface (TCP 9401, TLS 9403). Mehrere Netzwerkcontroller je Station(2); die Anlagenfamilie wird beim Verbinden erkannt. |
|---|---|
| Server | Eine ausführbare Datei ohne Abhängigkeiten, für Windows und Linux. Ablage in lesbaren JSON-Dateien und Bildern in einem Ordner. Kein Datenbankserver, keine Laufzeitumgebung. |
| Stationen | Jeder aktuelle Browser (Chromium, Edge, Firefox). Keine Installation am Arbeitsplatz. Die Zahl der Stationen ist nicht begrenzt(1). |
| Gemeinsamer Stand | WebSocket zwischen Server und Stationen: Layouts, laufende Durchsagen, Notzustand, Störungen und die Bearbeitungssperre sind überall gleich. |
| Anmeldung | Zwei Rollen, Passwörter als PBKDF2-SHA256 mit 600 000 Runden, Sitzung bis zur Abmeldung oder 30 Tage ohne Zugriff. |
| Layouts | Hintergrund als PNG, JPEG, WebP oder GIF bis 12 MB, Maßstab 10 bis 400 Prozent, Raster 8 bis 32 Bildpunkte. Beliebig viele Layouts. |
| Durchsagen | Priorität 32 bis 255 (ab 224 Notruf), Start- und Endgong, Meldungsfolge, Wiederholung 1 bis 10 oder endlos, Live-Mitteilung von einem Audioeingang der Anlage. |
| Sicherung | Vollständiger Stand als ZIP, ohne Passwörter der Controller. Prüfung vor dem Schreiben. |
| Erscheinungsbild | Schaltflächen, Symbole und Logos stammen aus einer Bilddatei mit Koordinatentabelle. Ein Kunden-Skin ist ein anderes Sheet, ohne Eingriff in die Software. |
| Hilfe | Eingebaute Hilfe in der Anwendung, die den aktuellen Funktionsumfang beschreibt. Über-Fenster mit Version, Laufzeit und den Ständen der angeschlossenen Controller. |
Preise
| RUE-ECCST | elaConnect Callstation Software inklusive Lizenz für einen Client und ein System | 869,04 € |
|---|---|---|
| RUE-ECCST-SL | elaConnect Callstation System Lizenz Für jedes zusätzliche System wird eine zusätzliche Lizenz benötigt. | 435,24 € |
| RUE-ECCST-CL | elaConnect Callstation Client Lizenz Für jeden gleichzeitigen Client wird eine Client Lizenz benötigt. | 435,24 € |
Alle Preise in Euro ohne Mehrwertsteuer, unter Vorbehalt. Stand September 2026; es gilt
das Angebot zum Zeitpunkt der Bestellung.
(1) Für jeden gleichzeitig verbundenen Client wird eine Client Lizenz benötigt (RUE-ECCST-CL);
eine ist im Grundpaket enthalten.
(2) Für jedes weitere System wird eine System Lizenz benötigt (RUE-ECCST-SL);
eines ist im Grundpaket enthalten.
Beratung, Einrichtung und Anpassung an Ihre Anlage.
Hintergrundmusik: Kanalwahl und Lautstärke sind in der Oberfläche vorbereitet; die Anbindung an die Anlage ist in Arbeit. Die Abbildungen zeigen eine Vorführeinrichtung mit Beispiel-Skin.
